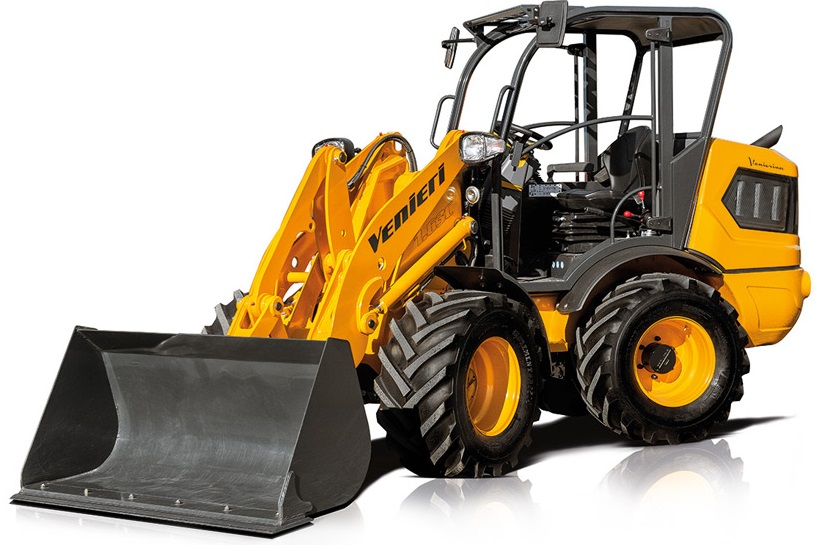

Kloubový kolový nakladač Venieri VF 1.63D
- Motor KUBOTA D1803 CR-T, 3 válce, 53HP, stage V
- Hydrostatická převodovka: 2 rychlosti vpřed/vzad, 27 Km/h
- Přední samosvorný differenciál
- Pevný kloub a výkyvná zadní náprava
- Rám kabiny otevřený s homologací ROPS FOPS (úroveň 1)
- Kotoučová brzda na přední nápravě, brzdí všechna kola
- Schválení pro provoz na silnici včetně LED zadních světel
- LED pracovní světla, přední a zadní 2+2
- Akustické varování při couvání
- Multifunkční elektronický joystick
![](/obrazky/stavebni-stroje/manipulacni-technika-venieri/venieri-vf-1-63d_4.jpg)
- Uzamykatelná nádrž paliva
- Inch pedal (odpojení pojezdu brzdovým pedálem)
- Ruční plyn
- Maják magnetický
- Odpojovač baterie
- Jump start kit - pomoc v případě selhání baterie
- Výřivý vzduchový před filtr
Kinematika VZPK
Kinematický systém Z-Parallel je zkonstruován tak, aby bylo
dosahováno maximální trhací síly a přitom byly zaručeny zcela
rovnoběžné pohyby.
Systém automobilové kotoučové brzdy
I přes jeho kompaktní velikost jsme namontovali také systém
kotoučové brzdy, obvykle montovaný pouze na velké nakladače.
3D výhled 360°
Vzhledem k široké kabině nakladače VF 1.63D získáte úplný výhled
v 360°, což znamená úplnou a bezpečnou kontrolu nad celým
pracovním prostorem.
3 kabiny, 3 dodatečná vybavení na přání, jen 1 stroj
Nakonfigurujte si nakladač VF 1.63D bez obav s použitím
3 různých typů rámů kabiny, dle vašich potřeb a pracovních
podmínek.
Stoprocentní japonský výkon 50 HP
Jednoduchost a spolehlivost jsou dvě hlavní vlastnosti,
které přivedly společnost Venieri k volbě motorů Yanmar. Nejlepší
z hlediska hospodaření s energií a emisí. Čtyři válce, přímé
vstřikování, chlazení vodou, suchý papírový filtr. Emise dle
norem S tage IIIa / T ier III.
Dokonalá stabilita
Zadní výkyvná náprava je vybavená stejně jako velké nakladače
bezúdržbovými podpěrami.
Zadní nosič nářadí
Vzhledem k zadním hydraulickým a elektrickým zapojením můžete
snadno přidávat zadní přídavná zařízení.
Sortiment pneumatik pro jakýkoliv druh aplikace
Široký sortiment vybraných pneumatik pro jakýkoliv druh
terénu: průmyslové, zemědělské, stavební atd.
Kynematický systém Z-Parallel společnosti Venieri
Rameno nakladače VF 1,63D je vybaveno kinematickým systémem VZPK,
který zaručuje vysokou vylamovací sílu, přičemž jsou zachovávány
zcela rovnoběžné pohyby. Nízko uložený válec lopaty zaručuje
vynikající výhled dopředu i uprostřed ramene, kde obvykle není
snadný výhled.
Zadní hydraulické vývody
Za účelem zaručení maximální univerzálnosti lze nakladač VF 1.63d
„Venierina“ vybavit zadním hydraulickým vývodem na podporu zadních
přídavných zařízení.
Technické specifikace
Dieselový motor
- 3 válce
- Přímé vstřikování
- Chlazení vodou
- Výřivý vzduchový před filtr Vortex
- Papírový vzduchový filtr
- Emise: dle směrnice CE 97/68, stage V.
- Typ KUBOTA D1803 CR-T
- Max. výkon 36kW - 53 HP
- Jmenovité otáčky za minutu 3.000
- Čistý výkon dle ISO/TR 14396 35 kW - 48 HP
- Čistý výkon dle EEC/80/1269 35 kW - 48 HP
- Obsah válců v cm3 1826
Elektrický systém
- Baterie 12 Volt
- Kapacita dle EN 60095-1 80 Ah - 770 A
- Jmenovitá hodnota alternátoru 65 A
- Výstražné znamení zpětného chodu Standard
- Elektrická instalace: dle IP 67 - DIN 40050
Převodovka
Hydrostatická převodovka s automatickou regulací výkonu
a uzavřeným okruhem s čerpadlem s proměnným výtlakem a motorem.
Dvě rychlosti zpět/vzad s ovládáním jednou pákou.
- rychlostní stupeň v km/h 0÷7 vpřed, 0÷7 vzad
- rychlostní stupeň v km/h 0÷27 vpřed, 0÷27 vzad
- Dodatečné vybavení na přání
- rychlostní stupeň v km/h 0÷8 vpřed, 0÷8 vzad
- rychlostní stupeň v km/h 0÷40 vpřed, 0÷40 vzad
Řízení
Řízení s posilovačem, hydraulický systém se snímáním zatížení.
- Celkový úhel natočení volantu 90°
- Obrysový poloměr zatáčení vnitřních pneumatik v mm 1.418
- Obrysový poloměr zatáčení vnějších pneumatik v mm 2.824
- Vnější obrysový poloměr otáčení lopaty v mm 3.219
Hydraulický systém
Hydraulické zubové čerpadlo s prioritním ventilem pro
snímání zatížení pro řídicí okruh. Třídílný modulový regulační
ventil s hlavním pojistným ventilem. Dvojčinné hydraulické válce.
Chladič hydraulického oleje. Plnoprůtokový olejový filtr na
únikovém potrubí. Jednoduché ovládání ramene středovou řadicí
pákou se čtyřpolohovým zdvihacím systémem a tlačítkovým pomocným
systémem.
- Max. průtok v lt/1’ 58
- Tlak pojistného ventilu nakladače v barech: bar 190
- Tlak pojistného ventilu řízení v barech bar 190
- Zdvihací válec v mm 65x635
- Válec lopaty v mm 85x320
Provozní kapacity
- Motor lt 8
- Přední náprava v lt 5,8
- Zadní náprava + převodovka v lt 6,5
- Hydraulický okruh v lt 50
- Brzdový systém lt 1,1
- Palivo v lt 42
- Vodní chlazení lt 9
Rozměry a hmotnosti
- Standardní obsah lopaty v m³ 0,5
- Standardní šířka lopaty v mm 1.500
- Přímé statické zatížení při vyklápění v kg 2.300
- Zatížení při vyklápění při plném otočení 45° v kg 1.850
- Nosnost při zdvihání při max. výšce v kg 2.170
- Výška čepu v mm 2.960
- Výška při vyprazdňování při 42° v mm 2.290
- Dosah při 42° v mm 660
- Vylamovací síla v kg 3.840
- Max. délka v přepravní poloze v mm 4.300
- Max. šířka v přepravní poloze v mm 1.500
- Max. výška v mm 2.250
- Rozchod kol – standardní pneumatiky v mm 1.100
- Celková šířka standardních pneumatik v mm 1.365
- Rozvor v mm 1.750
- Světlá výška vozidla v mm 345
- Standardní provozní hmotnost v kg 3.100
- Max. dovolená hmotnost v kg 3.600
Výbava na přání
- Hydr. Zajištění a odjištění nářadí, verze EURO
- Hydr. Zajištění a odjištění nářadí, verze SMS
- Hydr. Zajištění a odjištění nářadí, verze WEIDEMANN
- Hydr. Zajištění a odjištění nářadí, verze SMYK
- Přední elektrická zásuvka
- Přední hydraulický okruh
- Dvojitý přední hydraulický okruh
- Beztlaká zpětná větev
- Skládací střecha kabiny
- Prosklená kabina s topením
- Klimatizace (pouze pro verzi s prosklenou kabinou)
- Rádio přehrávač (pouze pro verzi s prosklenou kabinou)
- Vzduchový filtr kabiny s aktivním uhlím
- Boční bezpečnostní rám kabiny (pro verzi bez proskl. Kab.)
- Sedalo řidiče (GRAMMER) s pneu odpružením
- Kit regulace rychlosti
- Inch pedál
- Systém kontroly jízdy
- LED maják, pevně namontovaný
- Halogenová maják, pevně namontovaný
- Barva stroje na přání
- Baterie s větší kapacitou
- Výřivý před filtr
- Bio olej
- Kit pro TUV homologaci 20 km/hod.
- Extra závaží 100 kg
- Hydrostat. převodovka s rychlostí 39 km/hod.
- Samosvorný zadní diferenciál
- Pneu 12-16.5, šířka stroje 1365mm
- Pneu 31x15.50-15, šířka stroje 1531mm
- Pneu 420/55 R17, šířka stroje 1560mm
Adaptéry
- Lopata hladký břit 1500mm, 0,4m3
- Lopata hladký břit 1600mm, 0,45m3
- Lopata hladký břit 1800mm, 0,55m3
- Lopata velkoobjemová 1700mm, 0,8m3, max. 1200kg/m3
- Lopata víceúčelová 4v1, 1550mm, 0,26m3
- Lopata víceúčelová 4v1, 1730mm, 0,31m3
- Lopata víceúčelová 4v1, 1850mm, 0,33m3
- Paletové vidle s rámem délka 1200mm, nosnost 2,5t
- Vidle s přidržovačem 1500mm
- Kleště na kulatinu 1100mm, nosnost 2t
